Butterfly Valve - Handle

Valve » Butterfly Valve

Kami memiliki 2 tipe valve, yaitu tuas handle dan tipe gear. Berfungsi maksimal dalam menahan dan membuka tekanan air. Tahan terhadap korosi dan abrasi sehingga cocok untuk digunakan pada sistem air pembuangan limbah atau drainase.



MATERIALS


No Part Material Qty
01 BODY U-PVC 1
02 SEAT EPDM 1
03 D&C U-PVC 1
04 O-RING EPDM 2-3
05 STEM STEEL 1
06 LOCKING BLOCK U-PVC 1
07 INDICATOR LEAT ABS 1
08 BOLT ABS 1
09 BOLT COVER ABS 1
10 HANDLE ABS 1
11 SPRING 304 1
12 LEVER ABS 1
13 PIN STEEL 1
14 BOLT STEEL 1
15 MARK CAP ABS 1
16 LOGO PLATE ABS 1

SPECIFICATION


Item Size L L1 H H1 H2 QTY
DN50 2" 43 190 223 100 143 1
DN65 2-1/2" 46 190 245 112 155 1
DN80 3" 49 240 270 120 172 1
DN100 4" 54 240 308 140 194 1
DN125 5" 64 310 352 168 223 1
DN150 6" 70 310 352 181 239 1
DN200 8" 88 310 452 215 280 1

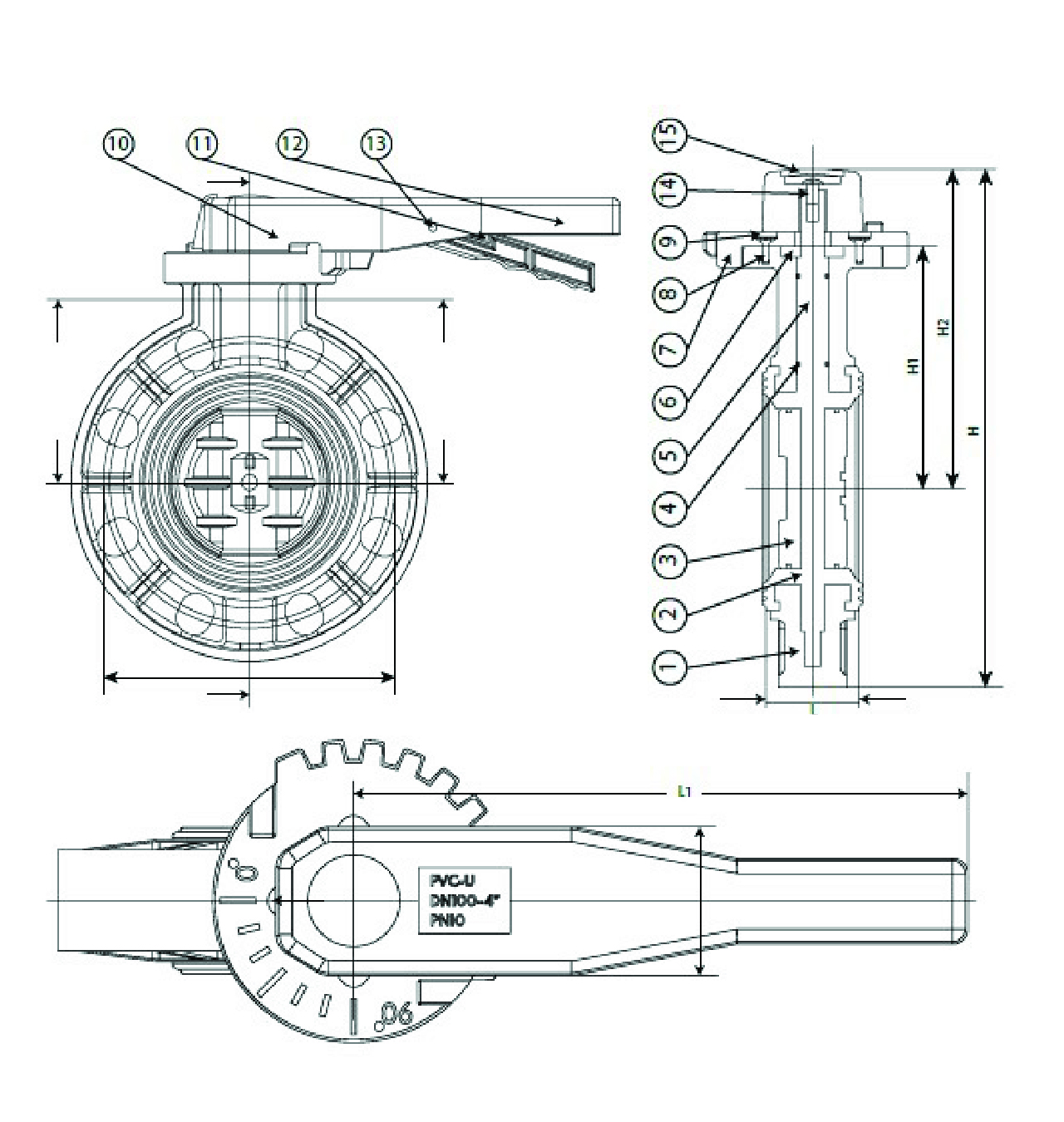

TECHNICAL DIAGRAM
