Butterfly Valve - Gear

Valve » Butterfly Valve

Kami memiliki 2 tipe valve, yaitu tuas handle dan tipe gear. Berfungsi maksimal dalam menahan dan membuka tekanan air. Tahan terhadap korosi dan abrasi sehingga cocok untuk digunakan pada sistem air pembuangan limbah atau drainase.



MATERIALS


No Part Material Qty
01 BODY PVC 1
02 DISC PVC 1
03 STEM 304 1
04 SEAT EPDM 1
05 O-RING EPDM 2-3
06 BOLT 304 4
07 GEAR BOX CAST IRON 1
08 KEY STEEL 1
09 OPEN ADJUST   1
10 CLOSE ADJUST   1
11 HAND WHEEL CAST IRON 1

SPECIFICATION


Item Size L L1 H H1 H2 QTY
DN50 2" 43 120 280 100 160 1
DN65 2-1/2" 46 120 302 112 162 1
DN80 3" 49 120 318 120 180 1
DN100 4" 54 120 355 140 200 1
DN125 5" 64 200 460 165 235 1
DN150 6" 70 200 489 180 250 1
DN200 8" 88 200 552 215 285 1
DN250 10" 98 200 646 260 340 1
DN300 12" 108 220 710 285 365 1
DN350 14" 125 220 748 310 390 1
DN400 16" 140 280 895 350 460 1

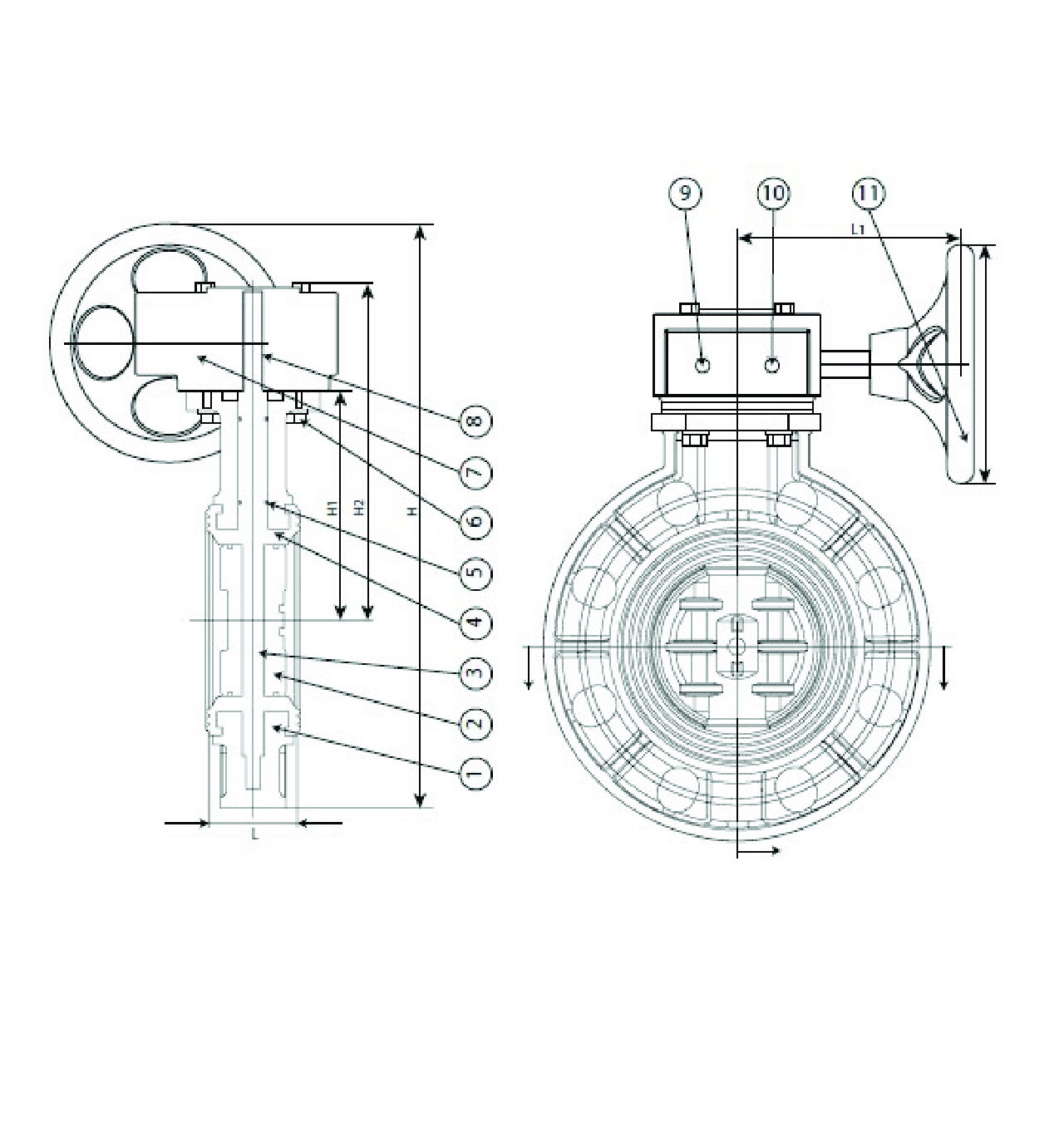

TECHNICAL DIAGRAM
